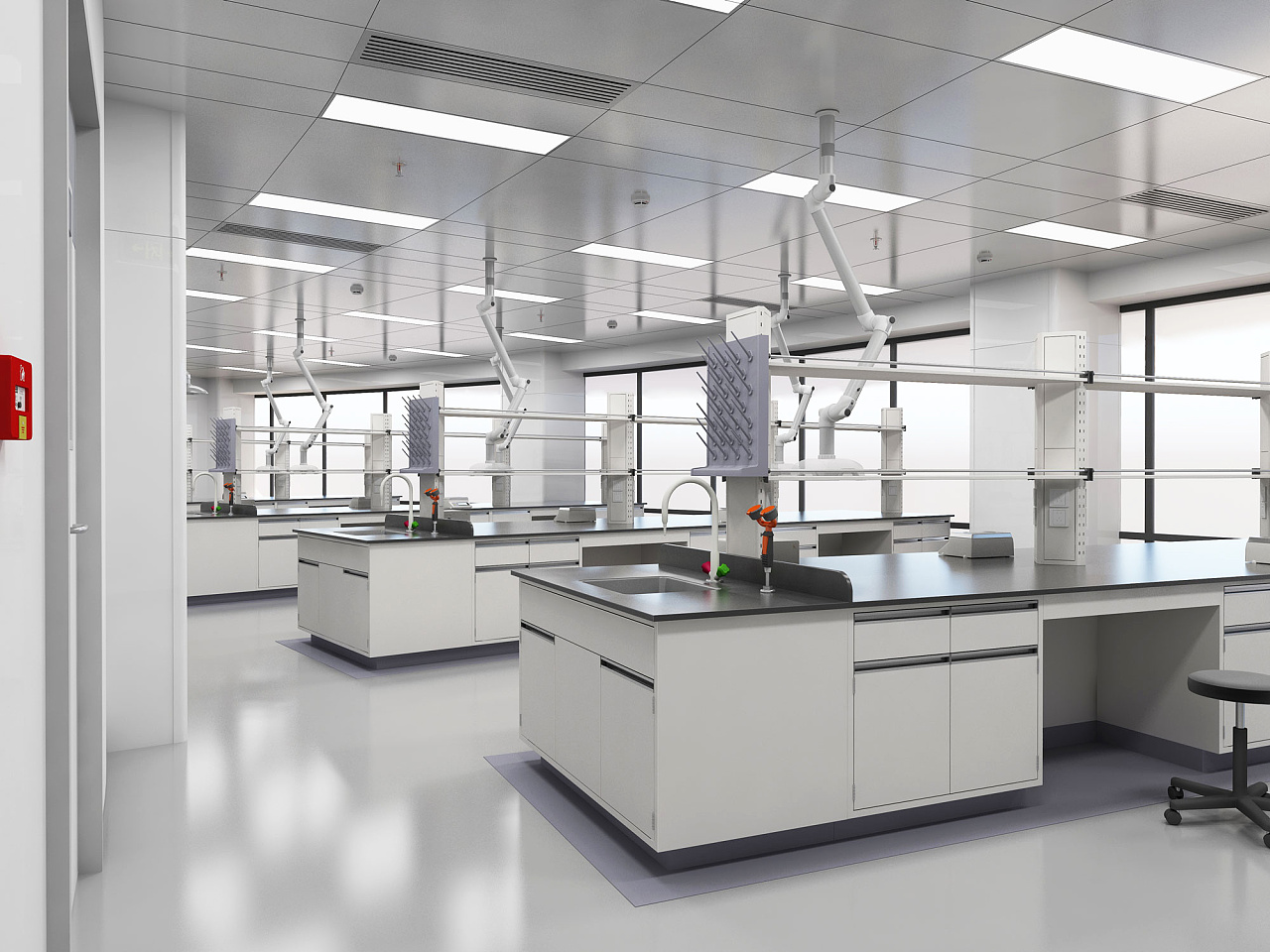

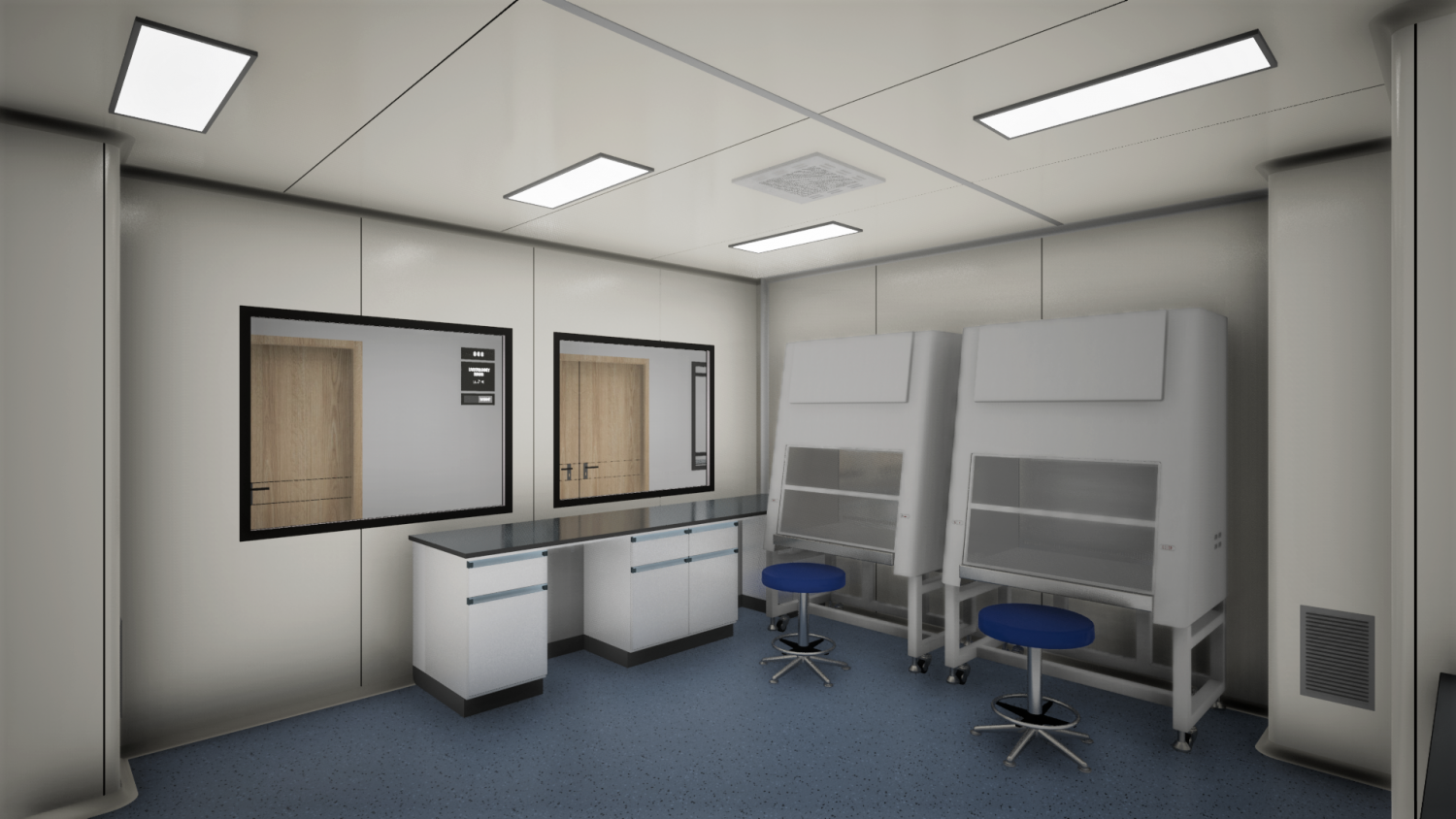

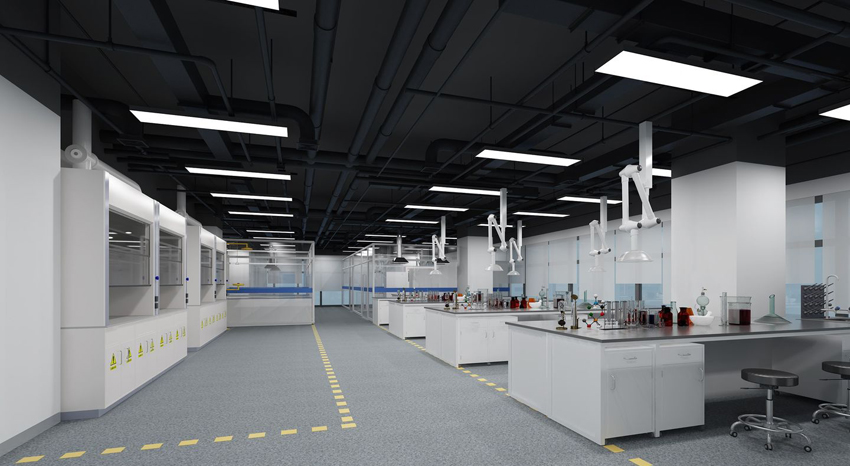

化学实验室设计

化学实验室设计简介
化学实验室设计是一个复杂且系统性的工程，它不仅仅是摆放仪器和通风柜，而是需要将安全、功能、效率和未来发展融为一体的综合性规划。一个优秀的设计能为科研工作提供强有力的支撑，而一个有缺陷的设计则可能带来严重的安全隐患和效率瓶颈

产品详情

一、核心设计原则

安全第一：这是所有设计的首要原则。必须确保实验人员、设备和环境的安全。

功能性与效率：布局应满足实验流程的需求，保证工作流线顺畅，减少不必要的人员和物品移动，提高工作效率。

灵活性与发展性：实验室的使用需求可能会随时间变化。设计应具备一定的灵活性，便于未来进行设备更新、功能调整或空间重组。

人性化：创造舒适、健康的工作环境，包括良好的光照、通风、温湿度和符合人体工学的设计，以提升工作人员的舒适度和满意度。

经济性与可持续性：在满足需求的前提下，考虑建设和长期运营成本，并采用节能、环保的技术和材料。

二、主要功能区域划分

一个标准的化学实验室通常包含以下几个功能区域：

湿区/实验区：

核心设施：通风柜、实验边台、中央台、洗涤池、紧急冲淋装置。

特点：集中了水源、气源、电源和排风系统，是进行化学实验操作的主要区域。通风柜的布局是关键，应避开主要人流通道和门窗。

干区/仪器分析区：

核心设施：大型精密仪器（如GC-MS、HPLC、光谱仪等）、稳固的仪器台、独立接地、稳定的电源（UPS）。

特点：对环境要求高，需要控制温度、湿度、振动和电磁干扰。通常需要独立的空调和防静电地板。

辅助功能区：

药品储藏室：用于存放化学试剂，特别是危险品。需设计为防爆结构，配备通风系统和安全柜。

气瓶间：集中存放高压气体钢瓶。必须独立设置，具备防爆、通风和固定设施。

准备室/天平室：用于配制试剂、称量等前期准备。要求洁净、无振动、无气流干扰。

洗涤与消毒室：集中处理实验器皿，配备洗涤池、烘干箱、纯水机等。

样品室：用于存放待测和已测样品，需要低温或特定环境时应配备冰箱或冷藏柜。

数据处理区/办公室：供实验人员记录数据、查阅文献和休息，应与实验区物理分隔，保证空气洁净。

三、关键系统设计

通风与空调系统：

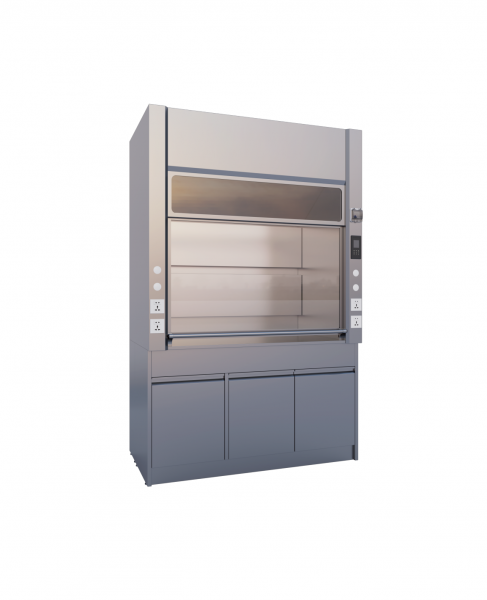

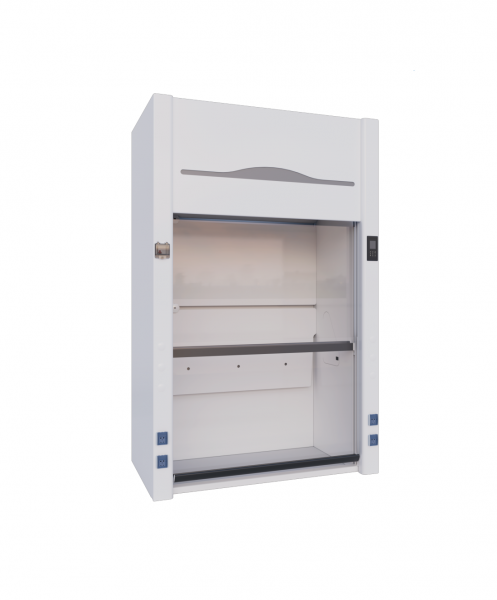

通风柜：是保护人员的首要屏障。面风速通常需控制在0.3-0.5 m/s。排风系统应独立或合理分区，避免交叉污染。

全室通风：保证实验室每小时换气次数（通常6-12次），维持室内微负压，防止有害气体扩散到其他区域。

空调系统：确保恒温恒湿，为实验人员和精密仪器提供稳定环境。

给排水系统：

给水：提供普通自来水、纯水/超纯水（通过中央纯水系统或终端纯水机）。

排水：实验废水需经专门的废水处理系统（如中和、降解）后才能排放。管道应耐腐蚀（如PP、UPVC材质）。

电气系统：

电源：功率预留要充足，插座布局合理。精密仪器需配备专用回路和稳压器/UPS。

照明：照度充足（通常300-500 lux），无频闪，色温适宜。

安全用电：设置漏电保护，重要区域（如药品库）使用防爆电器。

供气系统：

集中供气：将常用气体（如氮气、氦气、压缩空气）通过管道从气瓶间输送至各实验点位，安全、美观、便捷。

气体管路：材质需与气体性质匹配（如铜管、不锈钢管），并明确标识。

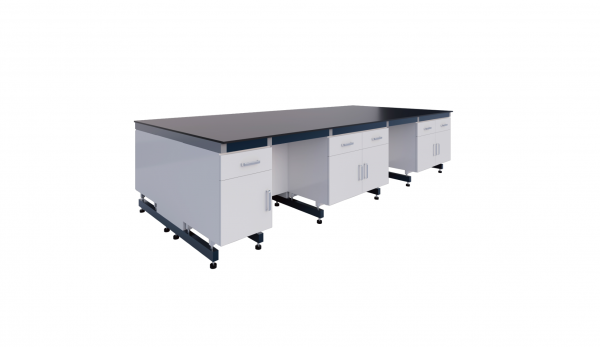

实验室家具：

材质：台面需耐腐蚀、耐高温、抗冲击（如环氧树脂板、实心理化板、不锈钢）。柜体应坚固耐用。

结构：可采用固定式或灵活的模块化、可移动式设计，以适应未来变化。

四、安全设施设计

紧急防护设备：紧急冲淋器、洗眼器、灭火器、灭火毯、医药箱，应放置在明显且易于到达的位置。

安全标识系统：清晰的警示标识、逃生路线图、危险品标识等。

监控与报警系统：可燃/有毒气体泄漏报警器、烟感探测器、视频监控系统。

五、设计流程简述

前期规划：明确实验室的定位、使命、研究方向和未来5-10年的发展需求。

概念设计：确定功能分区、人员流线（洁净与污染）、物品流线和空间相互关系图。

初步设计：细化平面布局，确定主要设备的摆放位置，初步规划各系统。

详细设计：完成所有施工图纸（平面、立面、剖面）、各专业系统（通风、水电、气路）的详细设计及材料规格书。

施工与验收：严格按图施工，并在完成后进行系统性的调试和验收，确保所有指标达标。

六、常见实验室类型与设计侧重点

教学实验室：强调通用性、安全性和空间利用率，通常采用标准化的布局。

研发实验室：强调灵活性、模块化，便于团队协作和实验方案的快速调整。

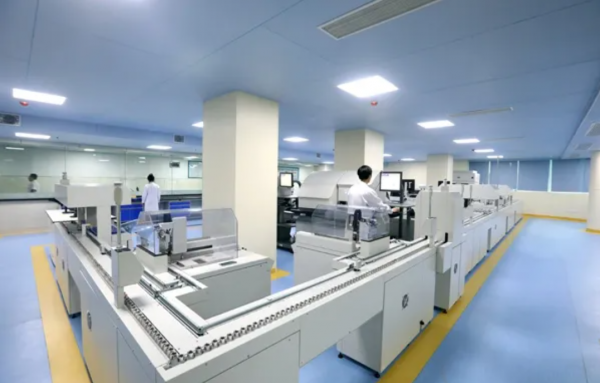

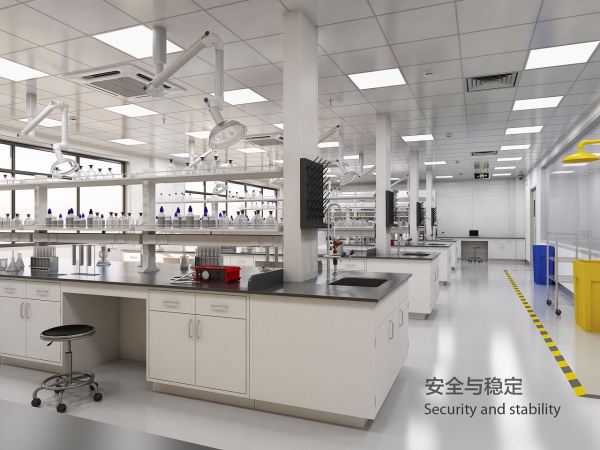

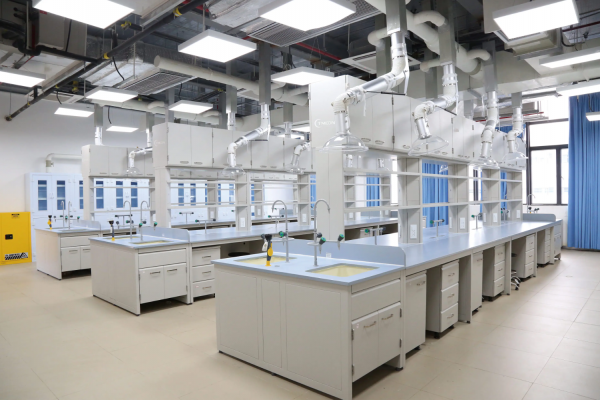

分析/检测实验室：强调流程化、规范化和数据的准确性，对仪器区和环境控制要求极高。

合成化学实验室：通风柜数量多，对通风、防爆和化学品存储要求最为严格。

总结

化学实验室设计是一个多学科交叉的领域，需要建筑师、实验室使用者、安全专家和工程团队的紧密合作。一个成功的实验室设计，始于对科学需求的深刻理解，并最终落脚于一个安全、高效且能激发创新灵感的空间。
