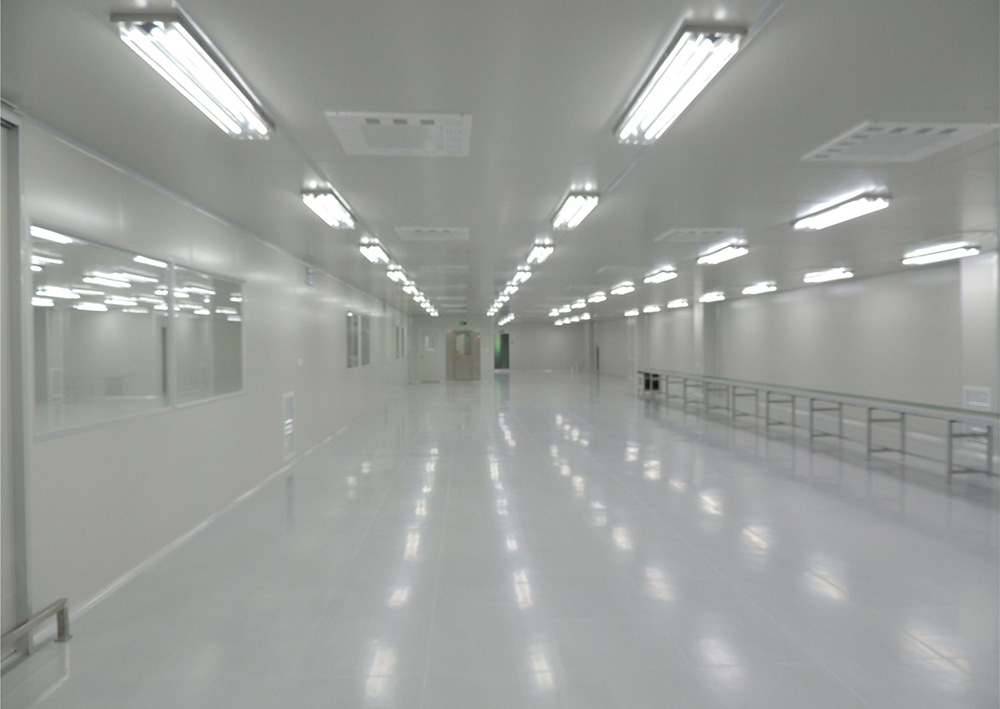

洁净车间建设

洁净车间建设简介
洁净车间，也称为“无尘车间”或“洁净室”，是指将一定空间范围内空气中的微粒子、有害空气、细菌等污染物排除，并将室内的温度、湿度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内而特别设计的车间

产品详情

一、核心目标与重要性

洁净厂房建设的核心目标是为产品的生产、研发提供一个稳定、可控、无污染的环境。

保证产品质量：在半导体、医药、生物技术等领域，即使是微米级的尘埃也可能导致产品良率大幅下降或药品污染，危及生命安全。

满足工艺要求：许多高科技制造工艺必须在超净环境下进行，否则无法实现。

符合法规标准：药品生产质量管理规范（GMP）、医疗器械质量管理体系等强制性法规对生产环境有明确的洁净度要求。

二、主要应用领域

集成电路/半导体：芯片制造、封装测试，对洁净度要求最高（通常ISO 1-5级）。

生物医药：

制药：无菌制剂、疫苗、抗生素生产。

生物技术：细胞治疗、基因工程、实验室。

医疗器械：植入性医疗器械、一次性无菌医疗器械。

精密制造：航空航天、光学镜头、纳米材料。

食品工业：婴幼儿奶粉、乳制品、饮料、保健食品的无菌灌装。

三、洁净度等级标准

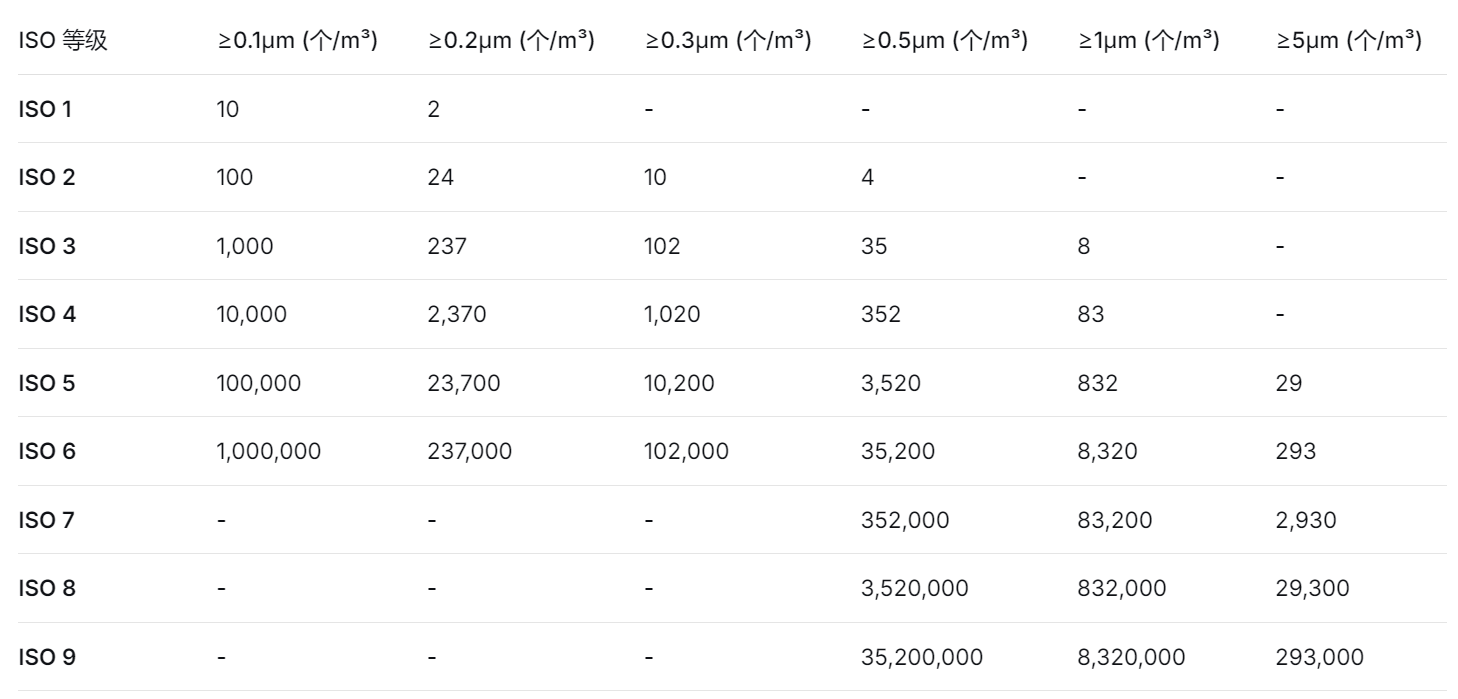

国际上最通用的标准是 ISO 14644-1，它根据单位体积空气中特定大小的粒子浓度来划分等级。

*注：在医药行业，也常使用美国联邦标准FS 209E的A/B/C/D级（现已废止，但习惯沿用）与ISO等级对应。例如，A级对应ISO 5，B级对应ISO 5，C级对应ISO 7，D级对应ISO 8。*

四、核心组成系统

一个完整的洁净厂房是一个复杂的系统工程，主要包括：

建筑围护结构：

材料：采用表面光滑、不产尘、不积尘、耐腐蚀、易清洁的材料，如彩钢板、电解钢板、不锈钢板等。

结构：阴阳角采用圆弧过渡，减少死角，便于清洁。

空气净化系统（核心）：

FFU/新风机组：负责吸入并初步过滤外部空气。

空调系统（AHU）：控制环境的温度、湿度，并提供冷却/加热能力。

高效/超高效空气过滤器（HEPA/ULPA）：安装在送风末端，是保证洁净度的关键设备，能过滤掉99.99%以上的微粒。

气流组织：

单向流（层流）：空气以均匀的断面速度沿单一方向流动，适用于最高洁净度区域（如ISO 3-5级）。

非单向流（乱流）：空气以不均匀的速度呈不平行流动，伴有回流或涡流，适用于次高洁净度区域（如ISO 6-8级）。

动力系统：

为生产工艺设备提供稳定的电力、纯水、压缩空气、特种气体等。

工艺管道系统：

输送纯水、注射用水、工艺冷却水、化学品、特种气体等，材料通常为316L不锈钢，并进行自动化抛光处理。

自控与管理系统：

环境监控：实时监测并记录温度、湿度、压差、洁净度等参数。

设备控制：自动化控制空调、纯水、气体等系统的运行。

报警系统：当任何参数超出设定范围时，立即报警。

五、建设关键流程

洁净厂房的建设是一个多专业、多阶段协同的过程。

规划与设计阶段：

需求分析：明确产品工艺、洁净度等级、产能、法规要求。

概念与方案设计：确定平面布局、人流物流路径、功能区划分。

详细设计：完成各专业（建筑、结构、暖通、电气、管道）的施工图纸。

施工与安装阶段：

土建与结构施工。

围护结构安装。

风管、水管、电缆桥架安装。

净化空调设备、FFU、过滤器安装。

工艺管道与设备就位。

测试与验证阶段（至关重要）：

IQ（安装确认）：确认所有设备、系统已按设计图纸正确安装。

OQ（运行确认）：在空载情况下，测试系统是否能按设计参数运行。包括：

高效过滤器检漏测试

气流速度和均匀性测试

洁净度（粒子计数）测试

压差测试

温湿度测试

自净时间测试

PQ（性能确认）：在生产负载下，证明系统能持续稳定地提供符合标准的环境，通常需要连续运行三批次以上的模拟生产或实际生产。

运行与维护阶段：

制定严格的管理规程，包括人员培训、更衣程序、清洁消毒、设备预防性维护等，以确保持续合规。

六、挑战与发展趋势

挑战：初始投资高、运行能耗大（空调净化系统是能耗主体）、技术复杂、维护要求严格。

趋势：

模块化与预制化：缩短建设周期，提高灵活性。

节能化：采用变频技术、热回收装置、更高效的风机和过滤器以降低运行成本。

智能化：利用物联网和大数据，实现预测性维护和能源精细化管理。

一体化：将洁净环境与生产设备、物流系统更紧密地集成。

总结：

洁净厂房建设是一项涉及多学科知识的综合性工程，它不仅是“盖房子”，更是打造一个高度受控的“微环境”。成功的洁净厂房项目始于精准的需求分析和严谨的设计，成于高质量的施工和严格的验证，并依赖于持续的科学管理与维护。
